ڈسٹ کلیکٹر فریم بیگ فلٹر کا بنیادی معاون ڈھانچہ ہے ، جو فلٹر بیگ کی خدمت کی زندگی اور فلٹریشن کی کارکردگی کو براہ راست متاثر کرتا ہے۔ صنعت کے معیار "HJ/T 324-2006 ماحولیاتی تحفظ کی مصنوعات کے لئے تکنیکی ضروریات بیگ فریم کے لئے بیگ ڈسٹ کلیکٹر" کے مطابق ، اس کی اقسام کو شکل ، مواد اور ساخت کے ذریعہ درجہ بندی کیا جاسکتا ہے ، جس طرح: اس طرح:
1. شکل کے لحاظ سے درجہ بندی
1). سرکلر فریم: سب سے عام قسم ، جس میں قطر کی حد 120-300 ملی میٹر ہے ("جی بی 12633-2010 بیگ فریم کے لئے بیگ فریم کے لئے تکنیکی شرائط" کا حوالہ دیتے ہیں) ، زیادہ تر کام کرنے والے حالات کے لئے موزوں ہے۔
2). انڈاکار کا فریم: پہلو کا تناسب عام طور پر 1.5: 1 سے زیادہ نہیں ہوتا ہے ، جو محدود جگہ والے تنصیب کے ماحول کے لئے موزوں ہے ، جیسے جہاز کے انجن روم۔
3). آئتاکار فریم: بنیادی طور پر خصوصی دھول (جیسے ریشوں کی دھول) کو سنبھالنے کے لئے استعمال کیا جاتا ہے ، لیکن کونے کونے پر دھول آسانی سے جمع ہوجاتی ہے ، جس سے صاف کرنا مشکل ہوجاتا ہے۔
2. مواد کے ذریعہ درجہ بندی
1). کاربن اسٹیل فریم: کم لاگت لیکن کروڈ کرنے میں آسان ، خشک ماحول کے لئے موزوں ، تقریبا 3-5 سال کی خدمت زندگی (ڈیٹا ماخذ "بیگ ڈسٹ کلیکٹر آپریشن اور بحالی کا دستی"۔
2). سٹینلیس سٹیل فریم: مضبوط سنکنرن مزاحمت ، اعلی نمی یا تیزاب کی دوبد کے حالات کے لئے موزوں ، خدمت کی زندگی 8-10 سال تک پہنچ سکتی ہے۔
3). پلاسٹک کا فریم: ہلکا وزن لیکن برداشت کرنے کی ناقص صلاحیت ، صرف کم درجہ حرارت میں استعمال ہوتی ہے (<80℃) and non-wear occasions.
3. ڈھانچے کے ذریعہ درجہ بندی

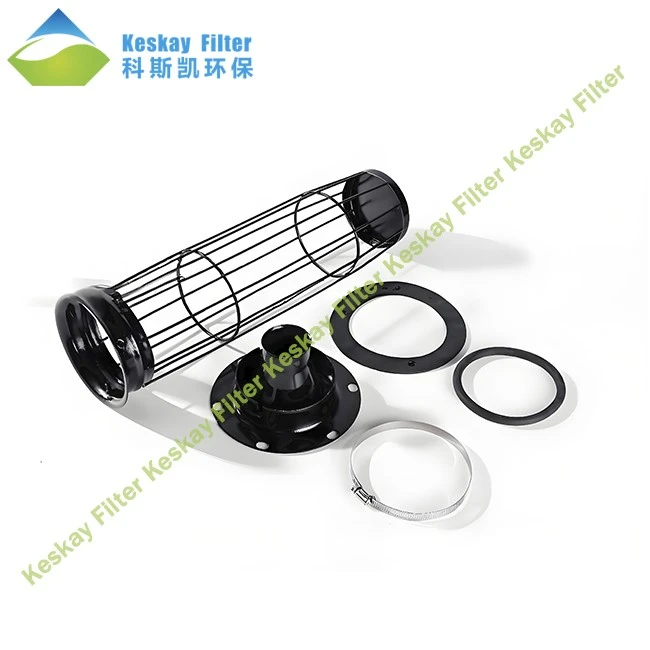

1). کیج فریم: معیاری ڈھانچہ 8-12 طول البلد سلاخوں اور ہوپس پر مشتمل ہے ، اچھ stability ی استحکام ، نبض جیٹ ڈسٹ کلیکٹر کے لئے موزوں ہے۔
2). فولڈنگ فریم: آسان نقل و حمل کے لئے کمپریس ایبل حجم ، لیکن تنصیب کے بعد درستگی کے لئے آسان ، خصوصی بکسوا کے ساتھ طے کرنے کی ضرورت ہے۔
3). ملٹی - سیکشن کنکال: کسی ایک حصے کی اونچائی طبقہ ڈیزائن کے ذریعہ کم کردی گئی ہے ، جو الٹرا - لمبے فلٹر بیگ (جب لمبائی> 6 میٹر ہے) کے لئے موزوں ہے۔
توسیعی تفصیل:
مذکورہ بالا درجہ بندی کے علاوہ ، سطح کے علاج کے طریقہ کار کے مطابق دھول جمع کرنے والے کنکال کو بھی جستی ، سلیکون کوٹنگ اور دیگر اقسام میں تقسیم کیا جاسکتا ہے۔ جستی والے کنکال سنکنرن مزاحمت کو بہتر بنا سکتے ہیں ، لیکن جب کوٹنگ کی موٹائی 15μm سے زیادہ ہوجائے تو ، اس سے فلٹر بیگ کے فٹ کو متاثر ہوگا ("HJ 2020 بیگ ڈسٹ کلیکٹر انجینئرنگ تکنیکی وضاحتیں")۔ عملی ایپلی کیشنز میں ، عام طور پر یہ ضروری ہوتا ہے کہ وہ کنکال کی اقسام کو منتخب کرنے کے لئے دھول کی خصوصیات ، درجہ حرارت اور نمی ، اور لاگت کے عوامل پر جامع طور پر غور کریں۔ مثال کے طور پر: کیمیائی صنعت اکثر سٹینلیس سٹیل کے پنجرے کے کنکال کا استعمال کرتی ہے ، جبکہ اناج کا ذخیرہ کاربن اسٹیل گول کنکال استعمال کرتا ہے۔
نوٹ:
1. کنکال کے قطر کو آپریشن کے دوران رگڑ کو پہنچنے والے نقصان کو روکنے کے لئے فلٹر بیگ کے اندرونی قطر کے ساتھ 5-10 ملی میٹر کا فاصلہ برقرار رکھنا چاہئے۔
2. فلٹر بیگ کی یکساں حمایت کو یقینی بنانے کے لئے طول بلد پسلیوں کے مابین وقفہ 50 ملی میٹر سے زیادہ نہیں ہوگا ("جی بی 12633-2010" کے مطابق)۔
3. Special alloy skeletons are required for high temperature conditions (>260 ڈگری) ، اور تھرمل اخترتی کی وجہ سے عام مواد ناکام ہوجائے گا۔
